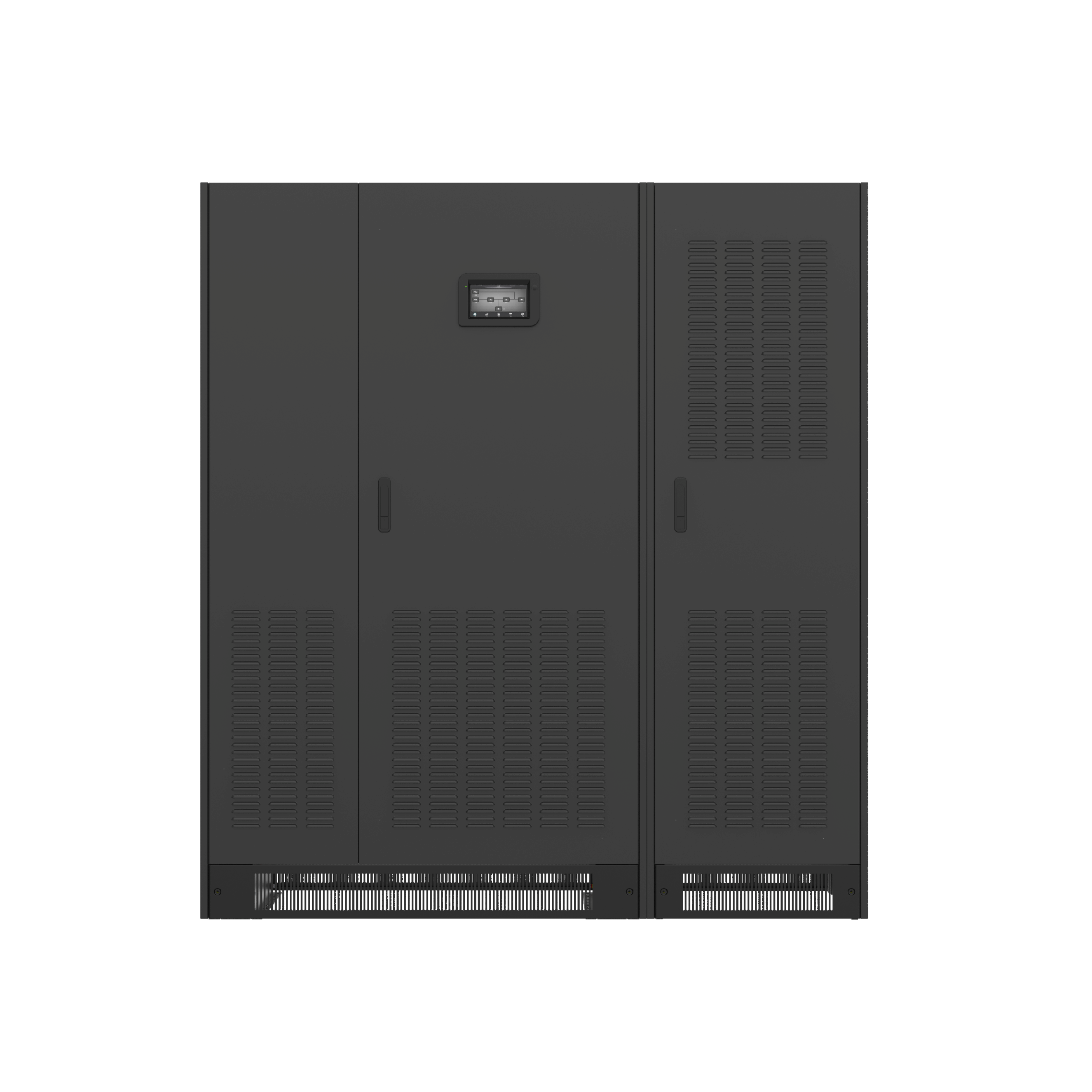

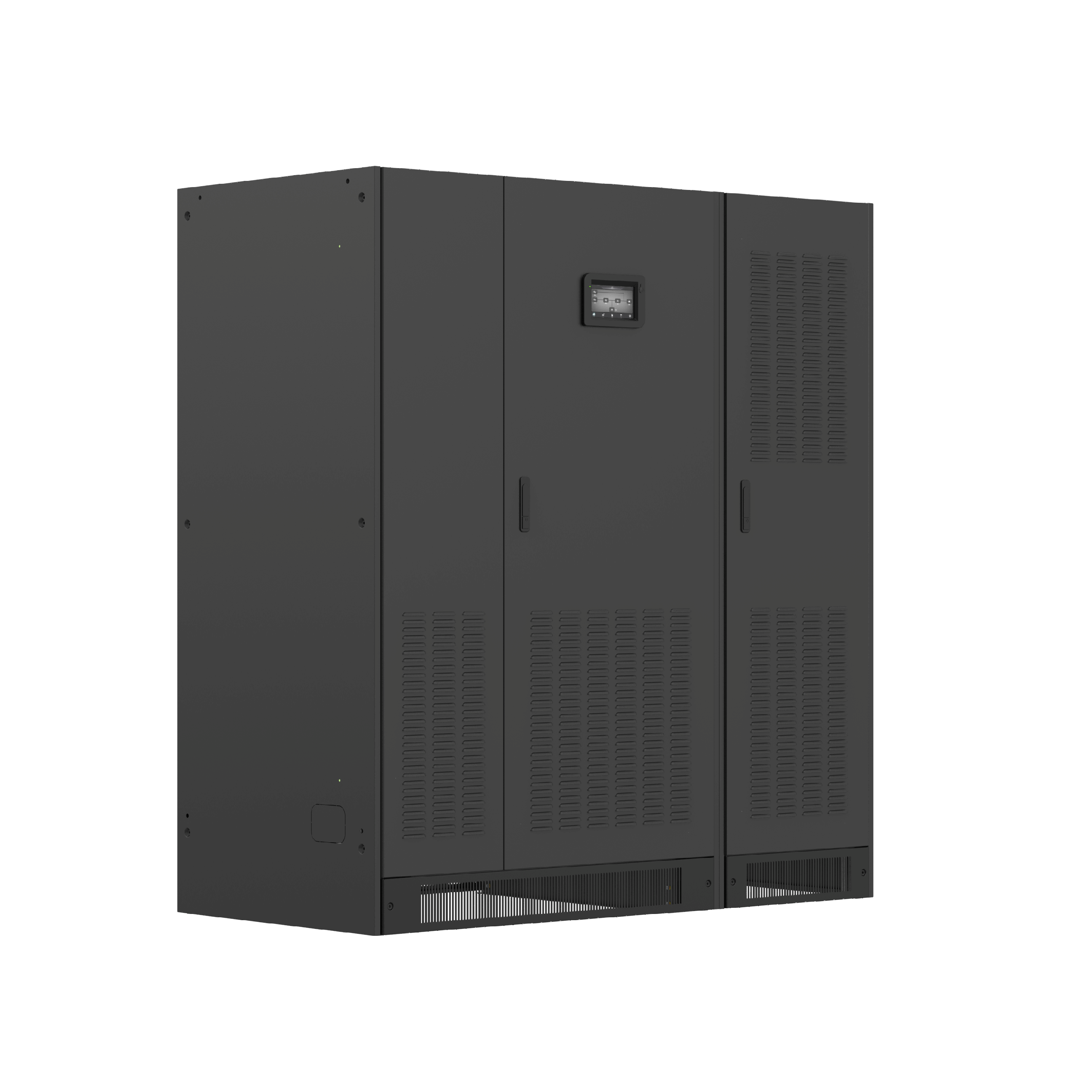

TGH33 (150KVA~250KVA)
光储微网一体机
1774431087817595
1774431098232658
1774431101202603
产品优势
1762341106295862
智能治理
支持负载优先、电池优先、削峰填谷多种工作模式，凭据分歧场景，矫捷配置
1762343074682969
电池兼容性高
支持电池治理能力，兼容多种BMS和谈
1762343074366913
直流耦合
光伏和电池直挂直流母线，效能高，成本低
1762343074800005
适应性强
HPS较宽的电网输入领域，可能解决电网不不变地域的用电 ；同时具备较高的负载抗冲击能力。
技术参数
1774431098232658
1774431101202603
1774431087817595
型号TGH150TGH250
额定容量[kVA]165275
额定功率[kW]150250
额定输入电压400Vac
互换造式三相五线（3W+N+PE）
输入电压领域320~460Vac
额定输出电压400Vac±1%
额定频率50Hz/60Hz
频率领域45~55Hz/55~65Hz
隔离变压器标配
电池组电压486~864Vdc
电池节数180~240节（锂电池）
工作模式负载优先、电池优先、削峰填谷
PVPV开路电压900Vdc
MPPT电压领域200~850Vdc
PV最大功率3*60kW5*60kW
MPPT额定功率60kW
MPPT启动电压250Vdc
PV最大电流3*120A5*120A
MPPT数量35
整流输入电压领域320~460Vac
额定频率50Hz/60Hz(后盾设置)
频率领域50Hz/60Hz ±5Hz
逆变逆变器输出电压三相五线（3W+N+PE） 400Vac
输出相电压设置220Vac/230Vac/240Vac(后盾设置)
输出电压精度±1%
电压瞬变领域±5%
瞬变复原功夫20ms
额定频率50Hz/60Hz±1%(后盾设置)
频率跟踪领域50Hz/60Hz±3 Hz
峰值因数0.125694444
波形正弦波
波形失真度≤3%(线性负载)
电压不平衡度±3%(100%不平衡负载）
过载负载率＞105%且≤110%时：1幼时转旁路，减载自动复原。
负载率＞110%且≤125%时：10分钟后转旁路，减载自动复原。
负载率＞125%且≤150%时: 1分钟后转旁路，减载自动复原。
负载率＞150%且≤200%时：10秒后系统直接关机，用户确认减载开机 ；
负载率＞200%时：舷当即关机，用户确认减载开机 ；
短路系统限流，当即关机，用户确认开机
旁路额定电压三相五线（3W+N+PE） 400Vac
电压领域±20%
额定频率50/60Hz±5Hz
电池电池容量可设置
终止放电电压(25℃)可设置
充电电流设置锂电：出厂设置0.5C，0.05~2.0C(可设置) ；
放电深度设置可设置
转换功夫逆变器-旁路切换0ms
旁路-逆变器切换0ms
通讯接口远程节造输入逆变器开机、关机、异常断根、垂危 ；
推算机监控端口RS232、RS485、LAN、SNMP(选件)、Wi-Fi(选件)、4G(选件)
干接点输出12Vdc/250Vac 1A Max旁路输入异常、整流输入异常、系统故障、系统告警、电池低压、输出过载、电扇故障、发电机ON/OFF(可设置)
环境运行温度0~40℃
最大相对湿度90%(非冷凝)
最大海拔高度2000米额定功率(升高100米降低1%)最大4000米
其他尺寸1400(W)*800(D)*1800(H)mm1800(W)*900(D)*2000(H)mm
单机沉量//
冷却强造透风
噪音(距设备1米处,数值随负载和温度变动)65dB
均匀无故障功夫(MTBF)200,000幼时
防护等级(EN60529)IP20
进线方式下进线
装置方式柜体式固定装置
