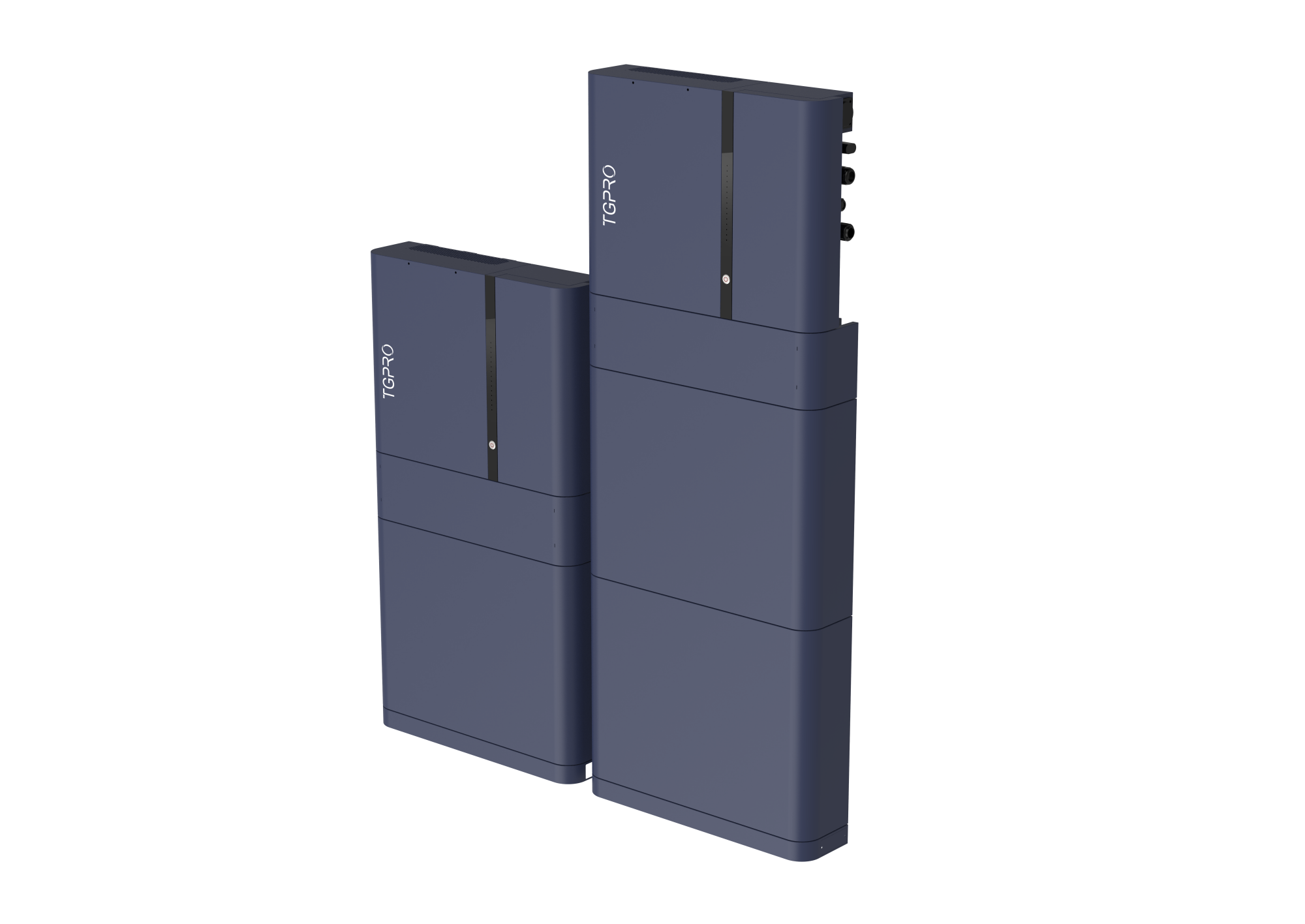

TG-ESS10-9HVS系列
三相高压堆叠一体机
1774407435723074
1774407442338590
1774407442681921
产品优势
1762343074366913
支持柴发接入
满足能源多样化需要
1762343074682969
？榛杓
可自由选择9.6~19.2kWh的电量和搭配8-12kW的混合逆变器？
1762343074800005
IP65设计
满足户表使用环境
1762341106295862
堆叠一体式设计
电池和逆变器100%兼容，系统运行更靠得住
技术参数
1774407442338590
1774407442681921
1774407435723074
型号TG-ESS-9HV-S1TG-ESS-9HV-S2
光伏规格
最大光伏输入功率15000W
额定输入电压/开路电压600Voc
启动/最幼运行电压180Vdc
MPPT电压领域150-950Vdc
MPPT数量/单路MPPT组串数量2(1/2)
最大光伏输入电流48A(16A+32A)
输入/输出(互换)
来自电网的最大互换输入功率20500VA
额定互换输出功率10000W
额定互换输出视在功率11000VA
额定/最大互换输出电流15.2A/16.7A
额定互换电压3/N/PE 220V/380V 230V/400V 240V/415V
互换电压领域270-480V
额定电网频率50Hz/60Hz
电网频率领域45~55Hz/55-65Hz
谐波含量(额定功率)<3%
功率成分>0.99
可调功率成分0.8超前…0.8滞后 ….
互换类型三相
电池数据
额定电压(Vdc)192384
电芯配置6051P*16051P*2
额定容量(Ah)50
额定能量(kWh)9.619.2
循环次数25±2℃,0.5C/0.5C,EOL70%≥6000
最大充放电电流(A)30
放电截止电压(VDC)162324
充电截止电压(VDC)216432
环境
充电温度0℃~55℃
放电温度-20℃~55℃
贮存温度-20°℃~50°℃@60±25%相对湿度
其它
IP等级IP65
正极资料磷酸铁锂
表壳资料金属
机箱形状一体式堆叠
产品尺寸长*宽*高(mm)逆变器高压箱：800*210*775/电池箱：800*188*512(单)
包装尺寸长*宽*高(mm)逆变器高压箱：1115*300*880
电池箱：920*310*735(单体)
(包装尺寸蕴含配件)		逆变器高压箱：1115*300*880
电池箱：920*310*735(单)*2
(包装尺寸蕴含配件)
净沉(kg)逆变器高压箱：65kg
电池箱：95kg附件箱：9kg		逆变器高压箱：65kg
电池箱：95kg*2附件箱：9kg
毛沉(kg)逆变器高压箱：76kg(含附件)/电池箱：105kg
通讯
和谈(可选)RS485/RS232/WLAN Optional
认证

EN,IEC,NRS,G99,UN38.3,MSDS,CE
